产品介绍

EMCL CS电磁钳

EMCL CS电磁钳
品牌 : SCHLOEDER
型号 : EMCL

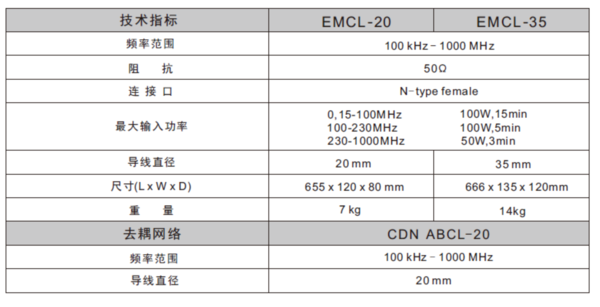

产品概况

● 电磁钳可以容纳20mm和35mm直径的测试线缆

● 耦合系数优良:15W的输出功率即可达到10V的测试电压

● 独立校准附件和测试数据

考虑到测试重复性以及辅助设备免受干扰等优势,推荐的耦合网络是CDN,不过当

CDN不适合的时候,可以用电磁耦合钳来替代。通常,电磁耦合钳应用于多股对称数据

线,此时CDN不适合。

电磁耦合钳通过容性和感性耦合路径, 把R F能量耦合到E U T上。电磁耦合钳( 相

对于传统电流注入钳) 具有10dB以上的方向性(>10M Hz) , 因此对辅助设备端与参

考地之间稳定的共模阻抗就没有要求了。高于10M Hz, 电磁耦合钳的特性与C D N表现

趋于一致。
