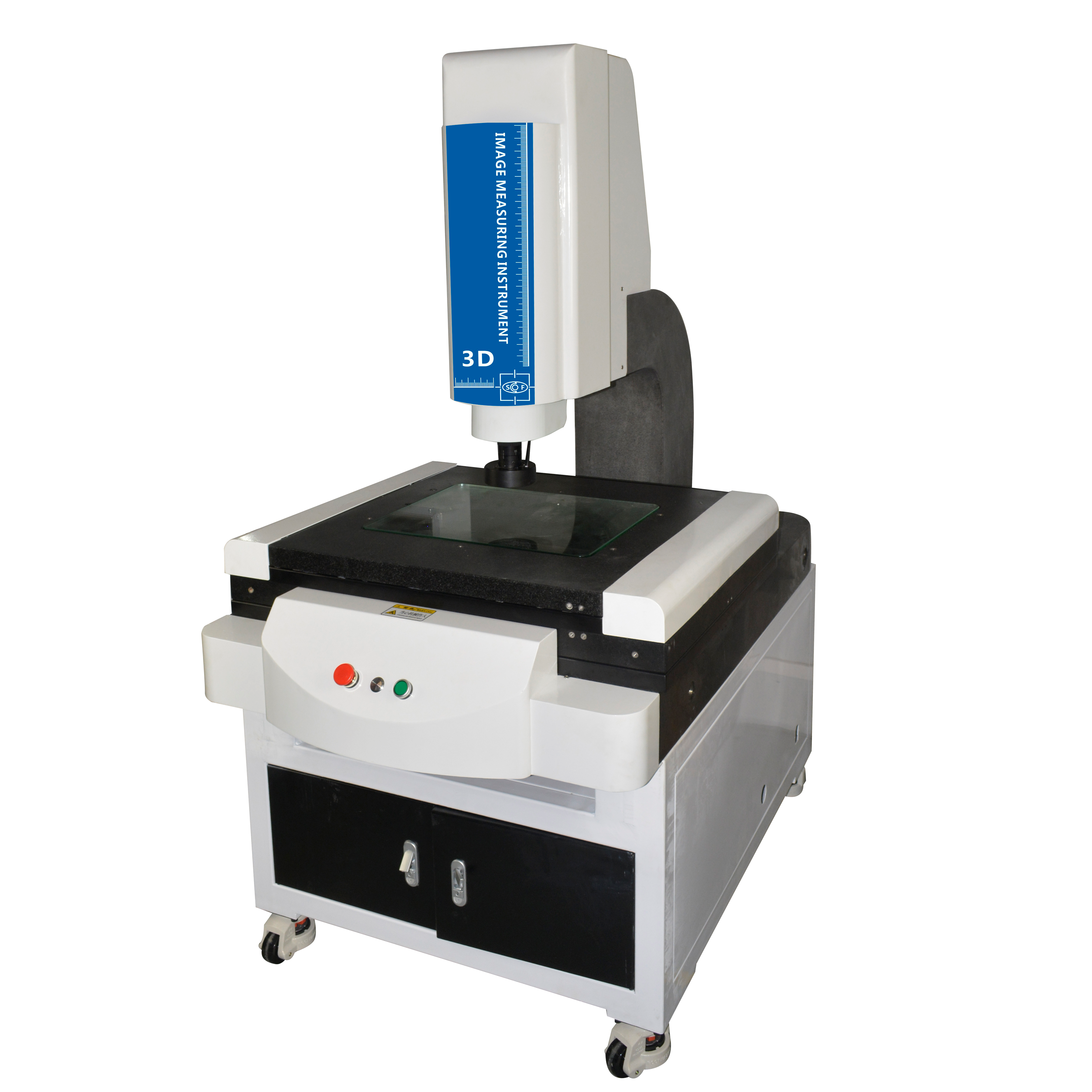

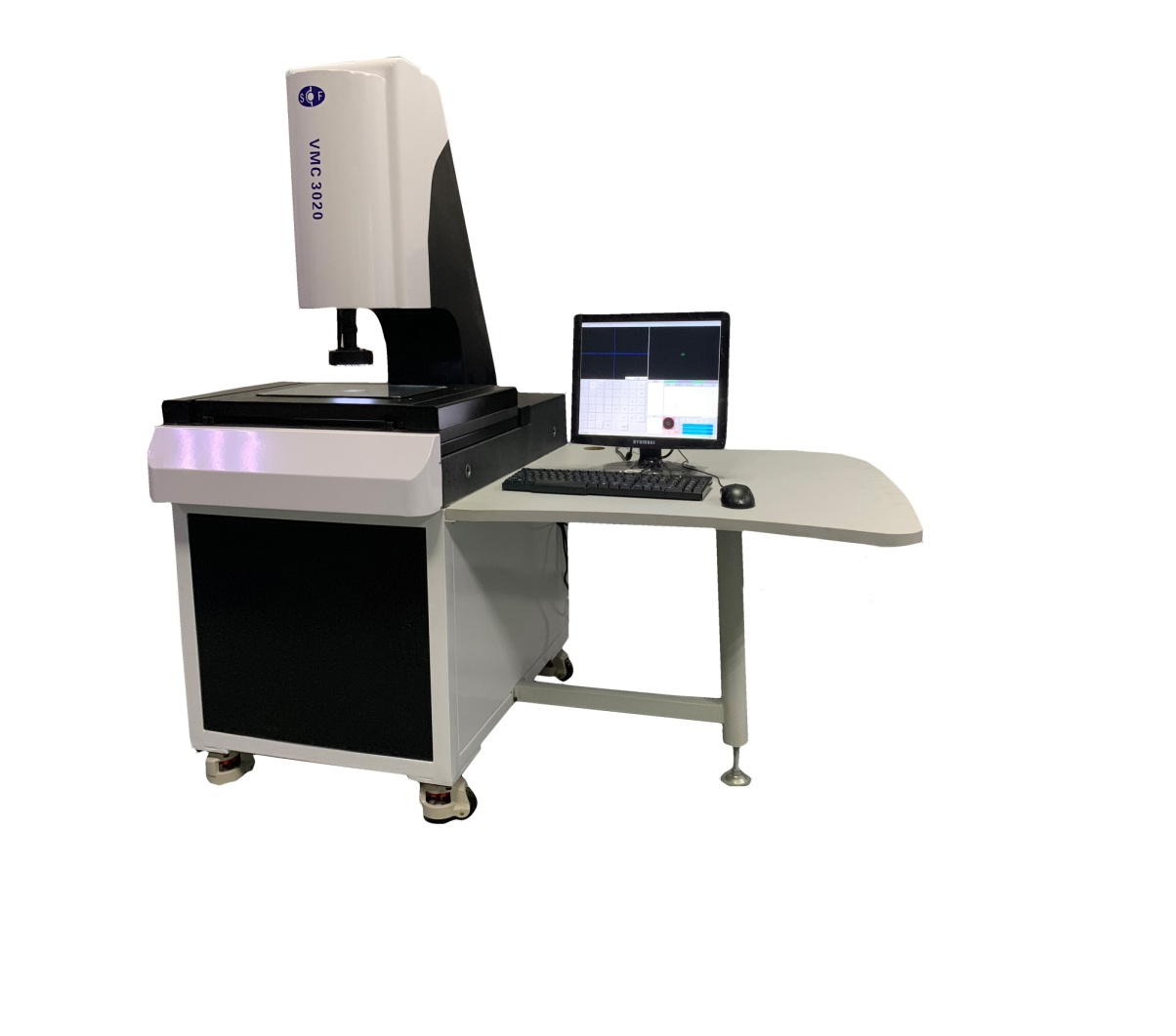

增强型全自动影像测量仪
品质特征：
*整机采用高精度花岗岩结构、立柱及工作台保证拥有极高的稳定性及钢性。
*两层工作台设计、台湾高精度直线导轨，保证拥有极高的机械精度。
*三轴摩擦精密传动、灵敏可靠、无间隙、并可快速移动。
*高品质光学系统和高分辨率CCD，确保拥有高品质的测量画面。
*可程控光源，表面光可升降，实现大角度照明。
*长春光学所精密光学尺，分辨率为0.001mm,重复精度为0.001mm.
*专业测量软件，功能强大操作简便。
*一键快速测量按钮
*可选配Renishaw或TESA接触式
技术参数 Technical Specifications
仪 器 型 号 Model | SMC-3020CNC | SMC-4030CNC |
工作台 | 大理石台尺寸 Marble workbench size(mm) | 456*356 | 556*456 |
玻璃台尺寸 Glass Table size(mm) | 350*250 | 450*350 |
运动行程 Working distance: X Y | X:300mm Y:200mm | X:400mm Y:300mm |
调焦行程Focusing schedule(mm) | Z: 150mm | Z:200mm |
测量及瞄准系统 Checking &Image System | 高分辨率彩色CCD1/3〞600TV High resolution color 1/3” CCD 600TV |
变焦物镜倍率0.7-4.5X, 工作距离：90mm, Magnification of zoom lens: 0.7X--4.5X, Working schedule:90mm |
视频放大倍率：30-225X Total Video magnification: 30-225X |
专用测量软件 Professional Image Measuring Software |
示值误差 Measuring precision | X.Y≤(2+L/200)um, | Z≤(4+L/150)um, |
照明系统 Lighting | 表面光源及透射光源均为LED，亮度可调。Both surface light source and the transmission light source are LED, the brightness can be adjusted |
外形尺寸(mm)(长×宽×高)whole size:L*W*H mm | 950*600*1000 | 1250*840*1720 |
仪器重量（kg）weight | 300kgs | 640kgs |
玻璃台承重 load | 15kg |
仪器电源 power | 220V（AC） 50Hz |
