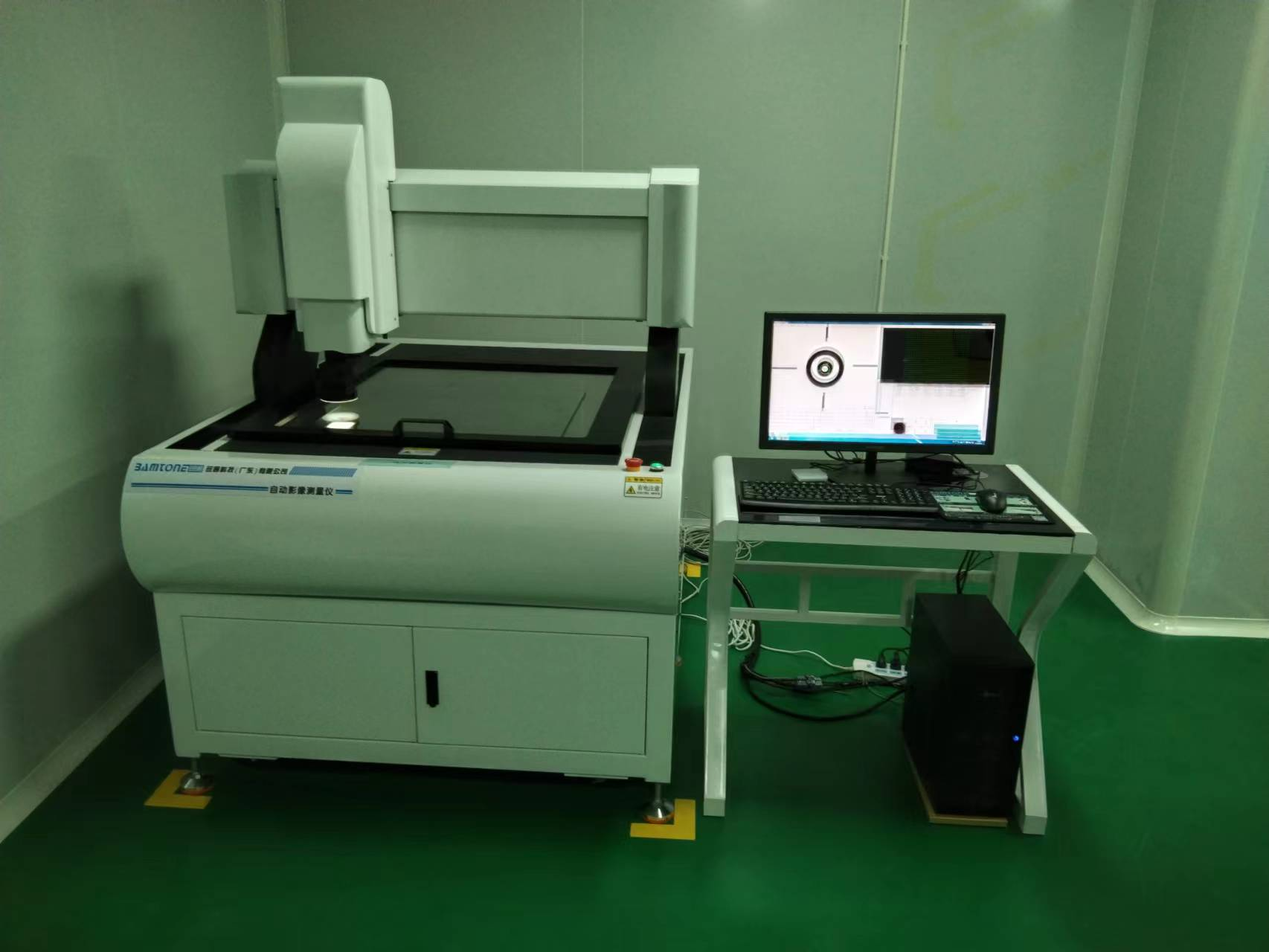

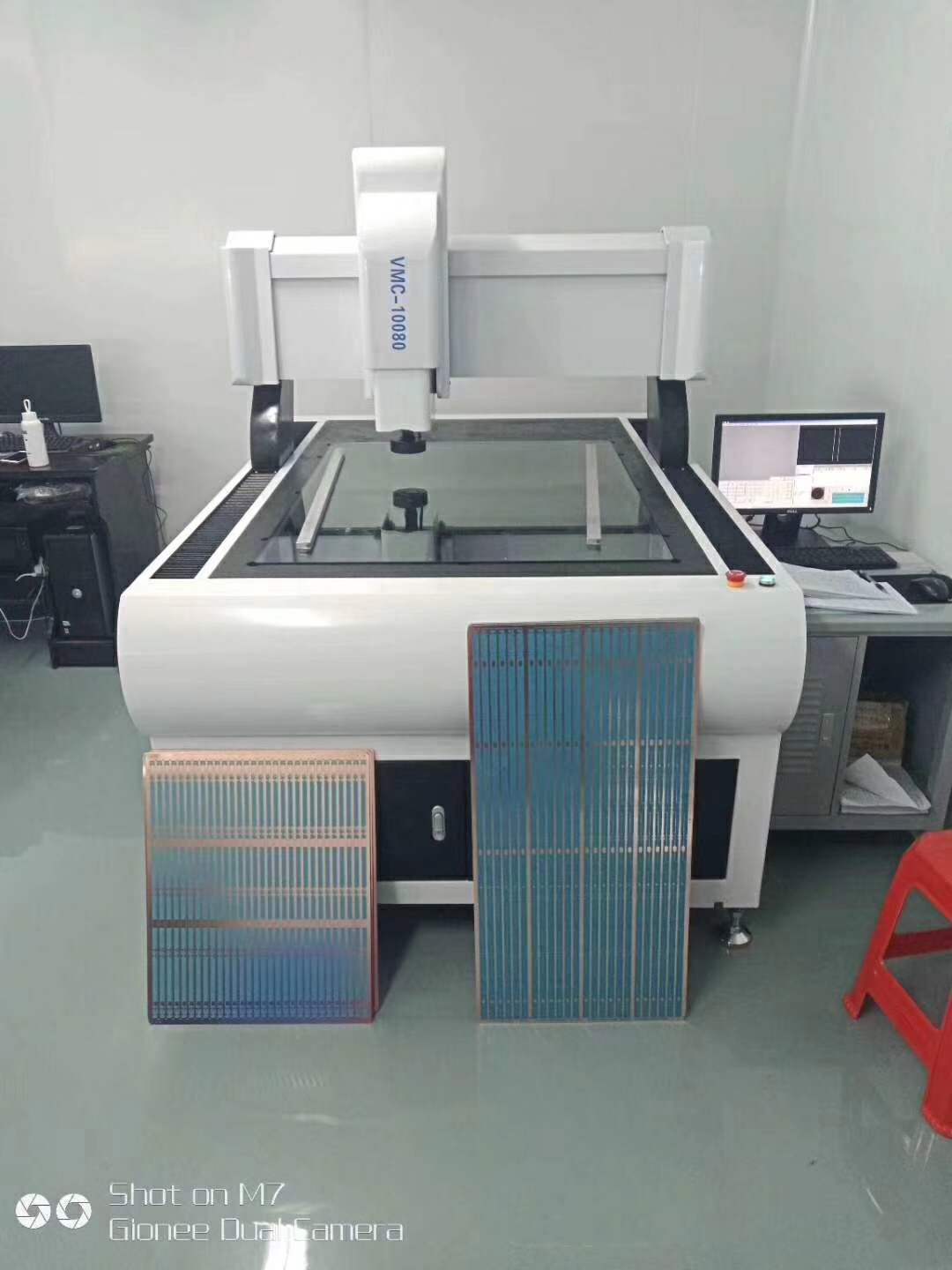

龙门结构大行程影像测量仪
适合大尺寸产品，比如大型PCB板、菲林胶片，大型玻璃制品、汽车配件、手机平板、LED显示屏、液晶显示屏、触摸屏等行业
品质特征
*一体式钢架结构 主体采用高精度花岗石，测量精度高稳定性、保证高速运行时定位精准度。
*采用台湾高精密线性导轨及丝杆，保证运行精度及定位精度
三轴均采用进口HIWIN高精度直线导轨、研磨级滚珠丝杆传动，噪音低振动小，动态几何误差变形最小
*配进口伺服系统全闭环控制 实现高精度 高速度测量
*可选配美国Navitar自动变倍镜头实现全自动变倍测量 可程控24区LED环形表面光及轮廓光源，满足各种产品的照明需求
*可选配
*配功能全面的CNC测量软件 实现自动编程 自动测量 与相同尺寸的其它品牌测量仪相比较，具有更卓越的重复测量精密度
*可根据实际应用选配接触式的测针组件及激光组件。
*任何有效行程大小都可以定制。
技术参数 Technical Specifications：
VMC 非标准系列影像测量仪具体规格及参数
VMC nonstandard series image measuringinstrument Technical Specifications
仪 器 型 号Model | VMC6060 | VMC6070 | VMC6080 | VMC6090 |
工作台 | 大理石台尺寸(mm) Marble workbench size | 850*850 | 850*950 | 850*1050 | 850*1150 |
玻璃台尺寸 (mm) Glass Table size | 670*670 | 670*770 | 670*870 | 670*970 |
运动行程 Working distance: X Y | X:600mm Y:600mm | X:600mm Y:700mm | X:600mm Y:800mm | X:600mm Y:900mm |
调焦行程Focusing schedule(mm) | Z:200mm 可定制300/400 300/400 can be ordered |
测量及瞄准系统 Checking&Image System | 高分辨率彩色CCD1/3〞600TV High resolution color 1/3” CCD 600TV |
变焦物镜倍率0.7-4.5X, 工作距离：90mm, Magnification of zoom lens: 0.7X--4.5X, Working schedule:90mm |
视频放大倍率：30-225X 显示分辨率：0.001mm Total Video magnification: 30-225X |
专用测量软件 Professional Image Measuring Software |
示值误差Measuring precision | X.Y≤(3+L/150)um, | Z≤(4+L/150)um, |
照明系统 Lighting | 表面光源及透射光源均为LED，亮度可调。 Both surface light source and the transmission light source are LED, the brightness can be adjusted |
外形尺寸(mm)(长×宽×高) whole size:L*W*H mm | 2100*1200*1600 | 2100*1300*1600 | 2100*1400*1600 | 2100*1500*1600 |
仪器重量（kg）Weight | 600kg | 650kg | 700kg | 750kg |
仪器电源 Power | 220V（AC） 50HZ |
